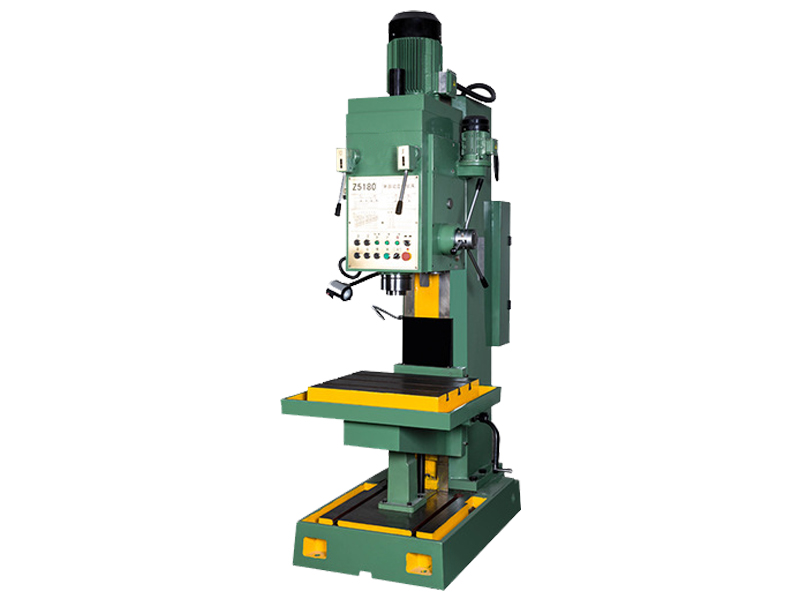

Z5180立式鑽床

型號	Z5180
鑽孔直徑	80
進給抗力（N）	30000
主軸允許扭矩(N.m)	800
主軸錐度	Morse No.6
主軸中心線至導軌麵距離	375
主軸行程	250
主軸箱行程	250
主軸轉速(r/min)	40—570（9 steps）
進給量(mm/r)	0.1—0.78（6 steps）
工作台行程	300
工作台工作麵尺寸	650×550
工作台T型槽寬度
主軸端麵至工作台麵距離	800
主電機功率	5.5
冷卻泵流量(L/min)	25
外形尺寸	1452×965×2787
機床淨重	2500

   Z5180立式鑽床是滕州市9I果冻制作厂機床有限公司生產的一款較大的立式鑽床，鑽孔直徑達到範圍（80cm），主軸軸承、主要電器元件采用國內名牌產品，可以進行鑽孔、擴孔、鉸孔、鏜孔、鑽沉頭空、锪平麵和攻螺紋等作業，軸攻絲自動反轉以及微動進給，用於盲孔和定深孔極為方便。本機床對大批量零件加工效果特別高，是我公司的優質產品，首推型號，深受國內外客戶的好評！

Z5180立式鑽床空運轉試機時應注意什麽?
(1)在試驗之前，機床蝗所有部件、槽等都應查看，要清除其內部的切屑和汙物。
(2)所有緊固螺釘及調整螺釘，必須全部擰緊及調整完畢。
(3)固定聯接麵應緊密貼合，用 0.03mm 的塞尺檢驗時不能插進。滑動導軌的配合表麵，除用塗色法檢驗接觸點外，還要用 0.04mm 的塞尺插入其端部，深度應不大於 20mm。
(4)檢查自動裝置和擋塊的工作精度和動作準確性。
(5)主軸應能平穩移動，手柄的重量不應大於 5kg。
(6)機床接通電路後，主運動機構以低轉速起，依次每級轉速運轉時間不得少於2min。在高轉速時，應運轉足夠的時間，使主軸軸承達到穩定溫度(不得低於 0.5h，溫度不能超過 70℃)。
(7)檢驗各部手柄的可靠性和正確性，應能輕便地扳動。用於變速和進給量的手柄，所加的外力不得大於 40N。
(8)檢驗油窗內潤滑油流動量是否正常，箱蓋軸套有否滲漏。
(9)在各級轉速和進給量時，各部件轉動應平穩而沒有顯著衝擊和噪聲。
在使用Z5180立式鑽床時遇到故障的一些解決方法：
   我們使用立式鑽床的時候，經常會出現一些問題，比如各種零件損壞，或者各種機器設備出現故障，有的時候立式鑽床的刀具會出現返回不到零點這一現象，令我們用戶煩惱不堪，那麽造成這一問題的原因是什麽呢？具體情況是怎樣造成的呢，出現這一問題之後，應該如如何去做呢？下麵我們就來了解一下。程序運行結束，立式鑽床刀具返回不到零點，這一現象一般是控製係統故障引起的。立式鑽床刀具在進給或在加工時要求低速運行，這時立式鑽床步進電機運轉速度較低，采用低壓電源供電，而程序回零點時，要求快速退回，這時要求立式鑽床步進電機高速運行，采用高驅動電源，使輸出轉矩增大，保證正常回零。控製高壓驅動電源輸出的有一開關三極管，當開關三極管損壞後，高速回零點時，高壓電源打不開，立式鑽床步進電機輸出轉矩不夠，造成回零丟步，致使Z5180立式鑽床刀具返回不到原點。這一故障更換開關三極管即可消除。

客戶在收到Z5180立式鑽床時應注意以下事項：

（1）開箱驗收機床時若發現主機、附件及隨機文件與裝箱單不符時請即與立式鑽床生產廠家聯係。

（2）用戶必須在仔細閱讀說明書後方能對本機床進行安裝調試。 機床安裝後請將立柱表麵的防鏽油擦洗幹淨並塗30號機油否易研傷導軌等表麵。

（3）將主電機裝在主軸箱上確保電機上的齒輪與變速箱中齒輪正確齧合並用4個M14×35的六角頭螺栓緊固。然後將電機的電纜線插頭插在位於電櫃上麵的插座上並需鎖緊防鬆螺母。

（4）接通電源前請先檢查電源接地線是否可靠線徑是否符合要求。檢查機床相序是否正確。檢查行程限位開關是否可靠。檢查各操作按鈕是否正確動作急停按鈕是否動作可靠。

（5）本機床采用三相380V交流電源非專業人員禁止觸及電力控製裝置以免危險。

（6）安裝並檢查無誤再由低到高逐擋變速進行空運轉操作若無異常現象方可進行加工。

（7）電氣維修人員必須按電工操作規程穿電工絕緣鞋進行工作機床電氣維修間必須由專人看管電源或在電源處掛牌警示維修電氣一般要斷電進行如若必須送電檢查嚴禁接觸帶電體。

（8）嚴禁用戶隨意增大保險絲的容量。

（9）請按說明書上潤滑的規定對機床各部位注油潤滑否則可能研傷導軌或機件。

（10）由於機床旋轉部件較多因此提醒操作維修人員必須對安全問題引起高度重視未經過學習本須知嚴禁上崗。

（11）機床出現故障或處於危急狀態時應首先按急停按鈕(急停按鈕在主軸箱左側)停機然後關斷總電源開關故障不解除危險不排除不準重新送電。

（12）鑽削過程中絕對不可用手清除鐵屑和觸摸鑽頭觀察鑽削情況時頭部與鑽頭務必保持一定距離否則會危及人身安全。

（13）嚴禁在機床運轉過程中變換主軸轉速和主軸進給量。

（14）在鑽削過程中發生機床及人身意外情況應立即按機床麵板上的急停按鈕以免發生事故。

（15）操作者注意根據被加工材質及鑽頭直徑不同應合理選擇轉速與進給量否則易造成機床損壞。機床的大進給抗力不得超過8500N。

（16）使用該機床的操作者一律不準戴手套女同誌一律戴安全帽將長發包住否則易發生人身事故。

Z5180立式鑽床保養內容及要求
