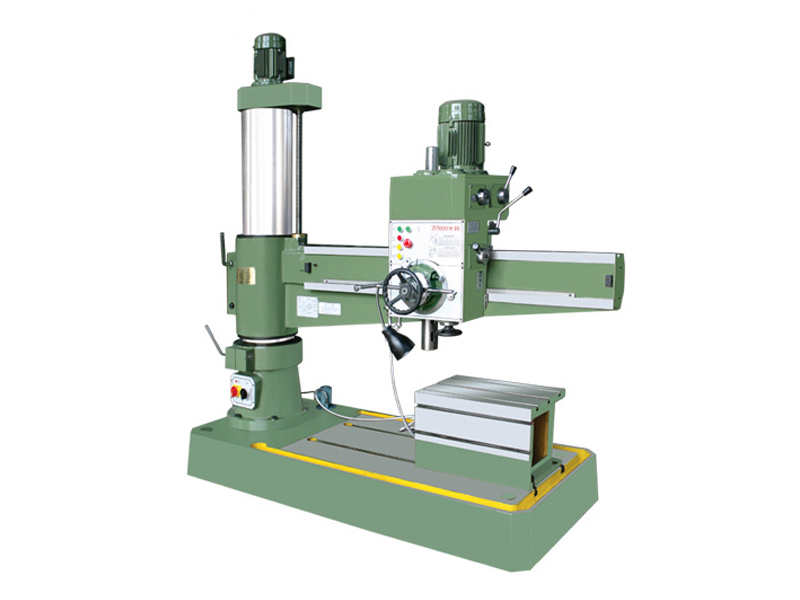

Z3063×16搖臂鑽床

※機械變速   ※機械夾緊    ※自動進刀

 我公司生產的搖臂鑽床齒輪都是采用滲碳齒輪 ，加大渦輪 ，加粗蝸杆，銅芯電機。

外觀造型美觀大方，總體布局勻稱協調；采用機械變速，機械鎖緊，操作簡便；搖臂自動升降，主軸自動進刀，生產效率高；結構可靠製造精良，保證了搖臂鑽床精度持久性。

Z3063×16搖臂鑽床參數：

 搖臂鑽床加工件孔徑偏大、圓度超差的原因及消除方法有哪些

(1)主軸套筒與箱體導向軸套配合間隙太大。應修整套筒，更換導向軸套。

(2)主軸軸向竄動太大。應調整主軸上背母，減少軸向間隙，保證在 0.01mm 之內。

(3)主軸錐孔與鑽頭錐柄配合不好。應用鑄鐵莫氏錐捧研磨錐孔， 保證與標準檢驗心棒的接觸麵積不少於 70%。

(4)工件裝夾過緊或夾緊部位不當，造成工件變形。應合理選擇夾緊部位，正確夾緊工件。

(5)夾緊部位重複精度差及夾緊不牢固。應重新調整夾緊部件，保證重複定位精度和夾緊牢固。

(6)主軸錐孔內有毛刺或研傷，造成鑽頭傾斜。應用刮刀修刮內錐孔毛刺或研仿部位，保證錐孔軸心線的徑向圓跳動誤差靠主軸端小於 0.02mm。

(7)鑽頭主切削刃長短不一。應重新正確刃磨鑽頭，保證主切削刃長短一致，刃口對稱及鋒利。

搖臂鑽床安全注意事項：

1、吊運機床用的鐵棒直徑為 40mm，伸出機床兩側的長度不小於 300mm，鋼絲繩與機床表麵間應墊以軟木或氈墊。

2、主軸箱升降必須鬆開鑲條的緊固螺栓，主軸箱升降完畢後必須鎖緊螺栓，不允許不鬆螺栓硬搖主軸箱，以免損壞相關的零件。

3、機床主軸沒有完全停止旋轉前不允許用手去摸主軸，以免傷人。

4、機床旋轉時，絕對不允許變速，否則將造成齒輪損壞。

5、清洗機床和維護機床時必須關閉電源。

6、機床切切削時應采取相應的措施，防止鐵屑飛濺傷人。

7、用退刀楔卸刀時，主軸必須退回到原始位置。

8、、機床啟動前應檢查各手柄的位置是否正確。

 9、機床在第一次使用或長時間沒有使用時，應先讓機床由低、中、高各轉速空運轉幾分鍾。

10、機床采用的潤滑油必須是純潔無酸性的，不含有水分和其它雜質。機床使用一個月後，換第一次油，以後可根據使用情況每隔三至六個月更換一次油，換油時先將舊油放完，再用純淨的煤油清洗後注入清潔的新油

12、主軸套表麵和立柱導軌麵應保持清潔並每日潤滑。主軸套的上下主軸軸承 部位設有潤滑孔，可用黃油槍加注潤滑脂，關閉電源，小心移開主軸箱正麵的 麵板即可在箱內壁的孔中找到主軸上軸承的潤滑孔，主軸套潤滑，在主軸箱左 上方有一個油杯，油杯的油管接到主軸箱的主軸套處，油杯中有毛線，每天向 油杯中加 20 號潤滑油，來潤滑主軸套。 在工作過程中，應當經常注意檢視窗口處是否來油 ， (隻有飛濺的油點即可) 以確保潤滑係統的正常工作。

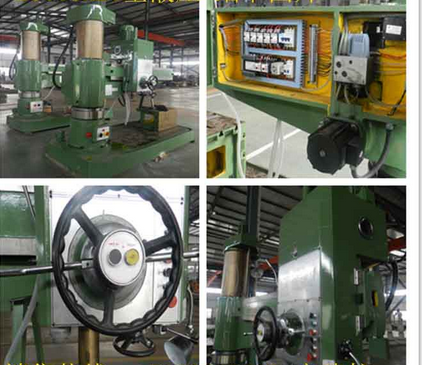

搖臂鑽床實拍圖：
