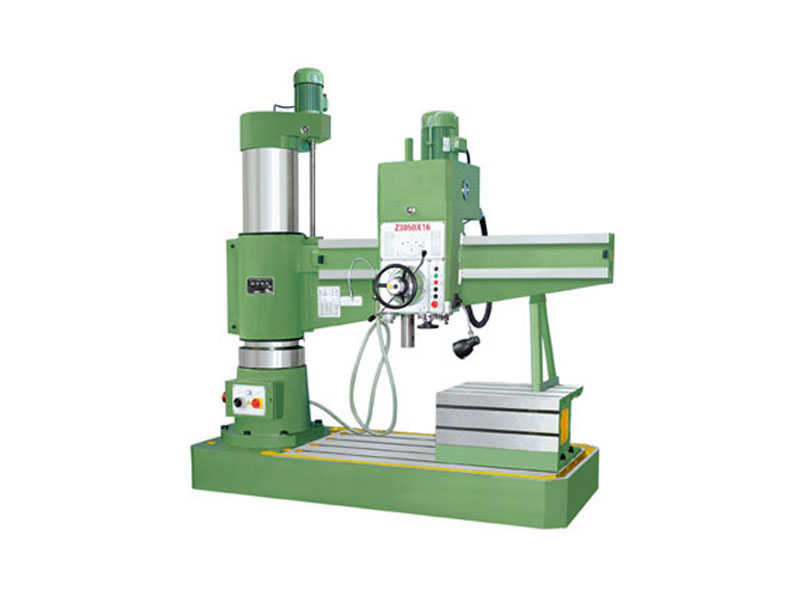

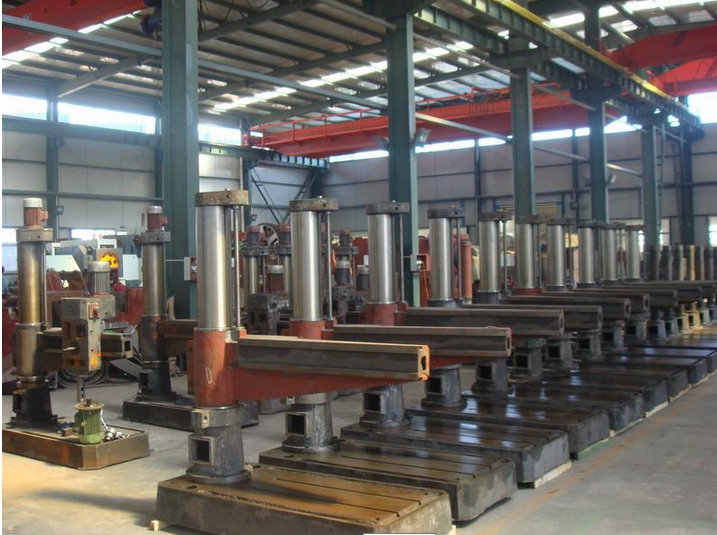

Z3050×16機械夾緊搖臂鑽床

產品來源：滕州市9I果冻制作厂機床有限公司　更新時間：2021/1/16 10:58:58 　點擊次數：4068

搖臂鑽Z3050X16機械型搖臂鑽床齒輪采用滲碳齒輪，加大渦輪，加粗蝸杆，銅芯電機。

外觀造型美觀大方，總體布局勻稱協調；采用機械變速，機械鎖緊，操作簡便；搖臂自動升降，主軸自動進刀，生產效率高；結構可靠製造精良，保證了機床精度持久性。

Z3050×16機械夾緊搖臂鑽床參數：

主要技術參數	Z3050×16
鑽孔直徑mm	鑄件50 鋼件45
主軸端麵至工作台距離mm	260-1150
主軸中心至立柱母線距離mm	360-1600
主軸行程mm	220
主軸錐孔（莫氏）	5
主軸轉速範圍r.p.m	78.135.240.350.590.1100
主軸轉速級數	6
主軸進給量範圍r.p.m	0.10-0.56
主軸進給量級數	6
搖臂回轉角度 °	360
主電機功率 kw	4
升降電機功率 kw	1.5
機床重量kg	2200
外形尺寸mm	2150X900X2540

搖臂鑽床定程切削精度不準的故障原因及排除方法如下:

(1)主軸軸向間隙太大。應調整主軸上的背母，消除軸向間隙。

(2)切削定程裝置的滾輪撥叉機構損壞和離合器調整不當。檢查修複損壞零件，調整離合器使撞塊與滾輪相碰時離合器應立即脫開。

搖臂鑽床拆前應做哪些檢查：

搖臂鑽床拆卸前除按機床專業標準進行測量，使修理者了解機床磨損情況外，還需檢查外立柱回轉時鬆動間隙。如果鬆動間隙超過 0.08mm，則應在外立柱拆卸後，檢查鏈式滾柱軸承及彈簧鋼條的磨損情況，以便決定修複或更換。鬆動間隙檢查方法:將百分表移至外立柱下端表麵，用手柄使主軸壓向工作台上(如果距離不夠，可在工作台上放置墊鐵)，此時讀出百分表上變動的讀數值，便是外立柱回轉時的鬆動間隙。在測量時，立柱不應夾緊，而搖臂和主軸箱則處於夾緊狀態。

搖臂鑽床主要部件拆卸順序如下：

(1)切斷電源，拆下所有電動機及有關電氣元件。

(2)從搖臂右端卸下主軸箱。

(3)將搖臂支承好或吊穩，卸下升降機構。

(4)吊出搖臂。

(5)吊出外立柱。

(6)從底座上拆下內立柱。

(7)拆下底座(如在原地修理或不需經表麵刨削加工時，可以不必拆離基礎)。

搖臂鑽床外立柱檢修方法有哪些：

外立柱在拆卸清洗後，首先檢查外表麵有無嚴重咬毛、劃傷情況。盡管表麵良好，也必須進一步測量表麵與搖臂孔的配合間隙。間隙在 0.1mm 以內的，通常可繼續使用。如果過鬆，或有嚴重咬毛現象，則需加以修複。

目前，外立柱采用的修理方法大致有：

(1)用鑄鐵冷焊後，以車或磨來修正外圓。
